无论您是初次接触还是已经熟悉，我们的池州(本地)【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:池州(本地)【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销的图文介绍
池州局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用，使用方便检测主机为便携式设计，防尘、防震、防干扰，外壳选用合金材料，使用数控机床加工而成，壳体坚固可靠且重量轻，采用触摸屏设计，只需点击屏幕就可以完成相关操作，便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器，可在阳光下清晰显示图文数据。2.多种检测方法，抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单，实现在线、非接触式测量系统操作简单方便，检测时传感器与测试品无任何接线，被试设备无需停电，可通过非接触方式检测电缆局放信号。4.人性化软件设计，使用简单方便装置显示界面人机友好，可在不同的环境下清晰显示画面，便于现场测试人员快速读取；本装置软件采用传统Windows软件界面，软件界面为全中文显示，波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计，操作简单实用方便。5.检测软件设置简单，容易上手本软件采用集成化、模块化、智能化设计，将复杂的现场检测参数配置集成到软件内部，使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面，可通过主界面的设置按钮直接访问，各功能说明清晰明了，通过鼠标点击就可以轻松更改相应设置,操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息，幅值信息，及放电脉冲间的间隔时间，有助于判断放电类型及严重程度。能够控制硬件的触发，且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件，能够保存局部放电信号的波形文件，保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析，测试图形可进行复制以及任意叠加比较，相减比较等。7.装置内置大容量锂电池，可长时间续航本装置采用大容量锂电池供电，可以方便的对大范围内的高压电缆进行检测，电池的持续工作时间可达2~4小时；如需长时间连续使用只需提供一个配套的外部电源即可。
池州局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） ,一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。
天正华意电气设备有限公司将以高性能的产品、合理的价格吸引各方来宾、专业的售前售后服务打动顾客；让顾客因创造价值而满意，做永远的朋友！

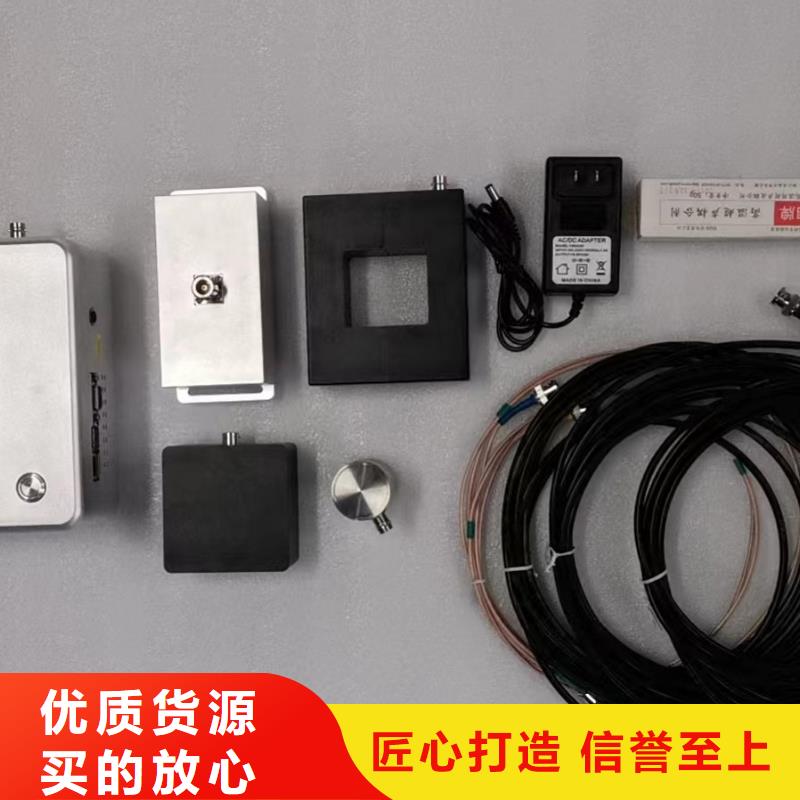

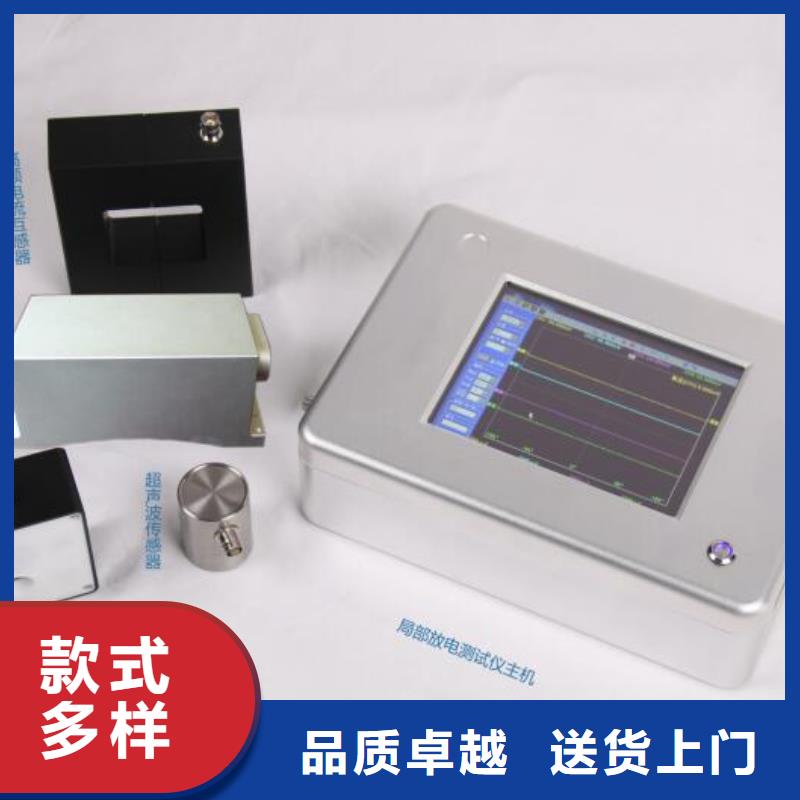

池州局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）
池州局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、安全性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行安全。
